CNC Kontrol Paneli İçin Kesin Rehber
Makine imalat endüstrisinin temelini oluşturan şeylerden biri de nasıl kontrol edileceğidir? Klavye ile bilgisayar kullanma gibi, bir CNC makinesini kontrol etmek için kullanılan bir panele CNC kontrol paneli denir.
Bir CNC kontrol paneli, CNC makinesinin beyni olarak kabul edilir. İnsanlar genellikle makineyi kendisi hakkında öğrenir, ancak kontrol panelinin temel bilgisini bilmek de önemlidir. Yeu-Lian, Tayvan'ın önde gelen CNC kontrol paneli üreticilerinden biri olarak bugün hakkında konuşacak.
İlk olarak, panelden bahsetmeden önce CNC hakkında bilgi edinelim. CNC, 'Bilgisayarlı Sayısal Kontrol' terimi için kısaltılmıştır ve makinenin hareketi ve hızı önceden programlanmış ve kodlanmış olan bilgisayarlı bir üretim sürecidir. Operatör, program kod dosyalarını ayar hızı, hareket, besleme hızı, eksende/spindel hızı gibi konularda yazmak için CAD (Bilgisayar Destekli Tasarım) ve CAM (Bilgisayar Destekli Üretim) gibi bilgisayar yazılımları kullanır. Operatör, CNC makinesinin komutları okumasını ve izlemesini sağlar. Yüksek hassasiyetle kısa sürede istenen ürünleri üretir veya işler.
CNC makineleri frezeleme makineleri, tornalar, taşlama makineleri gibi çeşitli endüstriyel imalat tekniklerini içeren otomatik makinelerdir.
CNC makineler, insan hataları, insan yorgunluğu ve yüksek işçilik maliyetleri olmadan yüksek hassasiyet ve hızda sürekli üretim yaparlar. Yüksek hassasiyetle ve daha kısa sürede çeşitli görevleri bir işlemde tamamlarlar. Program kodunu düzenlemek de hızlı ve verimlidir.
Günümüzde, imalat endüstrisinde hayati bir rol oynamaktadırlar.
Bu, işlev tuşları, anahtarlar ve bir ekrana sahip olan bir panele benzeyen bir panele sahiptir. Bir CNC operatörü, sadece nasıl kullanılacağını değil, aynı zamanda kontrol panelinin bileşenlerini de iyi bilmelidir. Bir sonraki bölümde kontrol panelinin düzenini ve yaygın bileşenlerini tartışacağız.
30 yıllık deneyime sahip YEU-LIAN, bireysel ihtiyaçlar için özelleştirilmiş çözümler sunma konusunda uzmanlaşmıştır. Müşteri odaklıyız ve ISO9001, IP67, CE ve RoHS tarafından sertifikalıyız. Otomasyon kontrol çözümleri mi arıyorsunuz? Lütfen bizimle iletişime geçmekten çekinmeyin.
Bir CNC kontrol paneli, CNC makinesinin beyni olarak kabul edilir. İnsanlar genellikle makineyi kendisi hakkında öğrenir, ancak kontrol panelinin temel bilgisini bilmek de önemlidir. Yeu-Lian, Tayvan'ın önde gelen CNC kontrol paneli üreticilerinden biri olarak bugün hakkında konuşacak.
CNC Ne Anlama Geliyor?
İlk olarak, panelden bahsetmeden önce CNC hakkında bilgi edinelim. CNC, 'Bilgisayarlı Sayısal Kontrol' terimi için kısaltılmıştır ve makinenin hareketi ve hızı önceden programlanmış ve kodlanmış olan bilgisayarlı bir üretim sürecidir. Operatör, program kod dosyalarını ayar hızı, hareket, besleme hızı, eksende/spindel hızı gibi konularda yazmak için CAD (Bilgisayar Destekli Tasarım) ve CAM (Bilgisayar Destekli Üretim) gibi bilgisayar yazılımları kullanır. Operatör, CNC makinesinin komutları okumasını ve izlemesini sağlar. Yüksek hassasiyetle kısa sürede istenen ürünleri üretir veya işler.CNC makineleri frezeleme makineleri, tornalar, taşlama makineleri gibi çeşitli endüstriyel imalat tekniklerini içeren otomatik makinelerdir.
CNC makineler, insan hataları, insan yorgunluğu ve yüksek işçilik maliyetleri olmadan yüksek hassasiyet ve hızda sürekli üretim yaparlar. Yüksek hassasiyetle ve daha kısa sürede çeşitli görevleri bir işlemde tamamlarlar. Program kodunu düzenlemek de hızlı ve verimlidir.
Günümüzde, imalat endüstrisinde hayati bir rol oynamaktadırlar.
CNC Kontrol Paneli Nedir?
Program kodlarını yazdıktan sonra makineyi nasıl kontrol ediyoruz? Yukarıda belirtildiği gibi, makine operatörü yazılım aracılığıyla G-kodu ve M-kodu gibi program kodları yazıp girer, ardından makinenin kontrol panelini ayrıntıları ayarlamak için kullanır. Denetleyici ve kontrol paneli, bilgisayar ve CNC makine bileşenleri arasındaki bağlantıdır ve kontrol sinyalini motor hareketi/spindel ve eks hızına iletmek için kullanılır. Tipleri arasında noktadan noktaya/matrix/tarama/kilit kodu gibi çeşitli türler bulunmaktadır.Bu, işlev tuşları, anahtarlar ve bir ekrana sahip olan bir panele benzeyen bir panele sahiptir. Bir CNC operatörü, sadece nasıl kullanılacağını değil, aynı zamanda kontrol panelinin bileşenlerini de iyi bilmelidir. Bir sonraki bölümde kontrol panelinin düzenini ve yaygın bileşenlerini tartışacağız.
CNC Kontrol Panelinin Düzeni
Kontrol paneli düzeni, farklı türler, ihtiyaçlar ve kullanımlara göre farklılık gösterir ve torna, çift torna, frezeleme makineleri, taşlama makineleri vb. gibi farklı endüstriyel CNC makine araçlarının türlerine bağlıdır. Burada, çoğu makinede bulunan ortak düğmeleri ve iç bileşenleri konuşacağız.Buradan kontrol paneli ODM sürecimizi kontrol edin

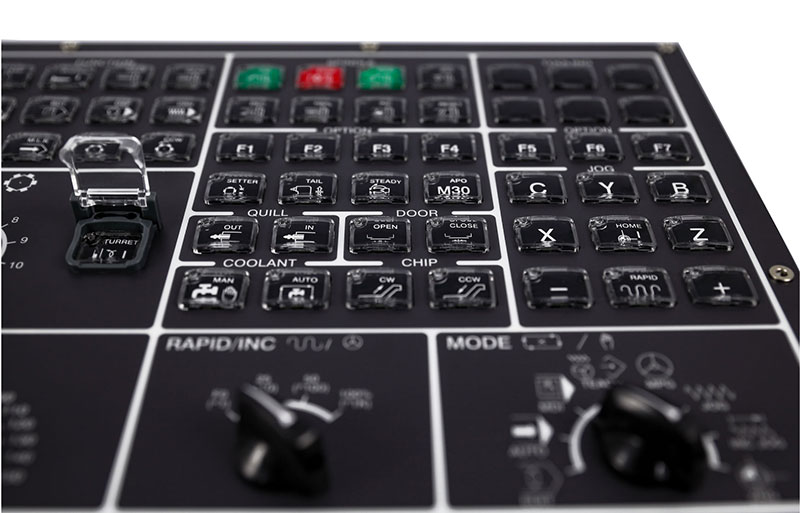

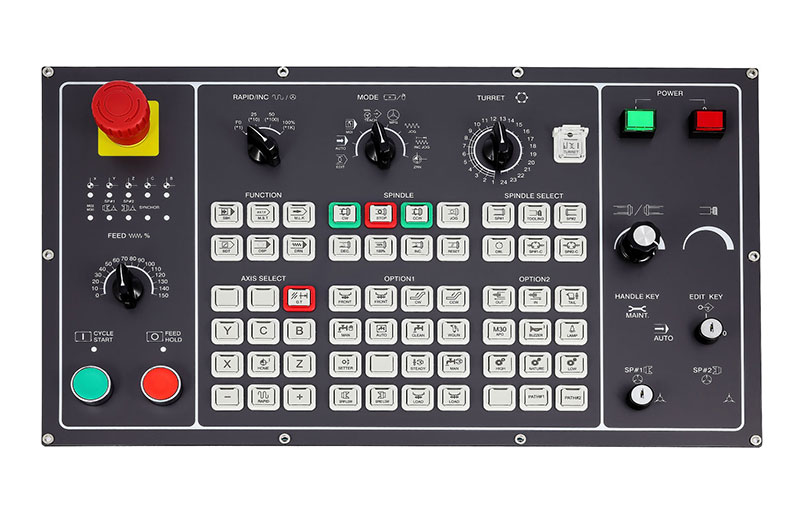

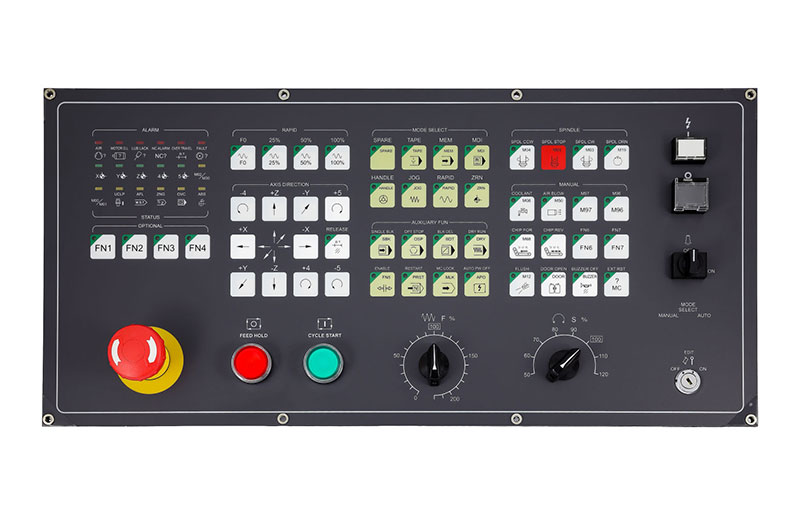

Panel Tahtası Fonksiyon Tuşları
- Açma/Kapama tuşu: Makineyi açar veya kapatır.
- Ekran: Parametreyi gösterir.
- Düzenle: Program kodunu düzenleme
- JOG tuşu/Tek adımlı hareket: Sürekli veya artımlı sürüş hareketi için yetenek sağlar.
- MDI: Manuel veri girişi. Operatör, kodu birer birer manuel olarak girebilir.
- MPG: Manuel darbe üreteci
- MEM: Bellek modu. Önceden programlanmış kodla makineyi çalıştırma.
- Döngü Başlat / Besleme Tut: İşlemi yeniden başlatma veya duraklatma
- Soğutma
- Harf ve sayı tuşları
- Acil durdurma: Tüm faaliyetleri ve güç kaynağını durdurur.
- Döner Anahtarlar: Her döner anahtarın farklı bir işlevi vardır, örneğin besleme hızını ayarlamak, spindel hızını değiştirmek, modu değiştirmek vb.
Dahili Bileşenler
- Devre ve röle koruma
- Ayrılma kartı
- I/O Kartı: Panel ve diğer bileşenler arasındaki Giriş/Çıkış sinyalleri.
- PC portu için USB: Bilgisayarla bağlantı kurar
- Diğer Bağlantı soketleri: MPG/servo sürücüsü/çevirici vb. ile bağlantı kurar.... vb. Acil durdurma: Tüm faaliyetleri ve güç kaynağını durdurur.
- PLC (Programlanabilir Mantık Denetleyicisi): Çok eksenli makine araçları için programlanmış giriş sinyallerini kullanarak çıkışa komutlar gönderen endüstriyel bir bilgisayardır.
- DNC (Doğrudan Sayısal Kontrol): Bir bilgisayarın birden fazla makineye bağlanmasına olanak tanır
- Güç kaynağı
İyi Tasarlanmış CNC Kontrol Panelleri Kullanmanın Avantajları
Şimdi kontrol panelinin bileşenlerini bildiğimize göre, bir kontrol panelini 'iyi tasarlanmış' olarak ne değerlendirirsiniz? Sadece paneller üzerine çok sayıda düğme ve anahtar mı takıyorlar? İyi tasarlanmış bir panelden faydalanmanın avantajları nelerdir? Özel bir CNC kontrol paneli tasarlarken dikkate alınması gereken birçok şey vardır. Sadece düğme takmak, düzen ve konfigürasyon alanı kritik öneme sahiptir. Kullanıcının işletme alışkanlıklarına göre tasarlandıysa, en iyisi budur, çünkü kullanımı kolaydır ve gereksiz işlemleri azaltır.- Düzen ve bileşen konfigürasyonu: Daha hızlı öğrenme, işletme, bakım ve değiştirme. Yeni bir operatörün eğitimi daha hızlı olacak ve üretkenlik artacaktır. Ergonomik tasarımı düşünün ve işletme deneyimini optimize edin. Yeu-Lian'ın Kristal Akrilik Düğme Anahtarlı Frezeleme ve Delme Makinesi Operatör Paneli gibi.
- Panel Alanı: Gelecekteki genişlemeyi ve mevcut ihtiyacı düşünün. Ayrıca yüksek sıcaklıklardan, fazla sayıda ve çok kalabalıktan korunmalıdır.
- Panel Boyutu ve tuş düğme malzemesi: Ne çok kalabalık ne de çok geniş olmamalıdır. Ve panelin boyutu makineye ve fabrika ortamına uygun olmalıdır. Titremeye, şoka ve yanlış dokunmaya dayanıklı düğmeleri seçmeniz önerilir.
- Güvenilirlik ve güvenlik: Güç kaynağının, devrenin ve arıza kartının uygulanması, sadece güvenlik değil, aynı zamanda iyi performans gerektirir.
- Kablo Yolu: İyi dağıtılmış kablolar sadece enerji tasarrufu sağlamaz, aynı zamanda yüksek sıcaklık veya elektrik riskini önler. Bağlantının düzgün olduğundan emin olun, böylece mükemmel verimlilik ve performansa sahip olun.
Sonuçlar
Otomasyonda kontrol paneli, CNC makinesinin özü olarak kabul edilir, şimdi temellerini anladık. CNC makinesinin beyni olarak kabul edilen iyi tasarlanmış bir panel sadece kullanıcı dostu değil, aynı zamanda iş verimliliğini artırır, insan hatalarını azaltır ve enerji kullanımını optimize eder. Operatörlerin kontrol paneli işlevlerini bilmesi için zaman ve maliyet gerekir, ancak otomasyon üretkenliği artırır. Ayrıca, çalışma ortamı yüksek veya düşük sıcaklıkta olabilir ve panel tahtası malzeme seçimi önemlidir. Ve otomasyon sisteminin ve CNC kontrol panelinin entegrasyonu otomasyonun özüdür, kontrol paneli olmadan makineyi çalıştırmak neredeyse imkansızdır. Bu nedenle, işletme alışkanlıklarınıza, makineye, son ürüne ve çalışma ortamına uygun olanı seçmeniz önerilir. Özel bir CNC kontrol paneli seçmek zor olabilir; yardım için YEU-LIAN gibi güvenilir bir üretici seçmeniz önerilir. Özetle, CNC kontrol paneli, modern imalat ve otomasyon kontrolünde önemli bir rol oynar. İyi bir otomasyon sistemi ve yüksek kaliteli bir kontrol panelinden faydalanabiliriz ve onun hakkında daha fazla bilgi sahibi olabiliriz.30 yıllık deneyime sahip YEU-LIAN, bireysel ihtiyaçlar için özelleştirilmiş çözümler sunma konusunda uzmanlaşmıştır. Müşteri odaklıyız ve ISO9001, IP67, CE ve RoHS tarafından sertifikalıyız. Otomasyon kontrol çözümleri mi arıyorsunuz? Lütfen bizimle iletişime geçmekten çekinmeyin.
