125mm/140mm CNC Manuel Darbe Oluşturucu MPG

Güvenilirlik, darbelere dayanıklılık, uzun servis ömrü: MPG el tekerlek kodlayıcı
Görünüm
2/4 serisi elektronik el tekerleği - büyük tip, kadranın dış çapı 125mm ve 140mm, sap dahil toplam kalınlığı 106mm'dir. Montaj deliği 62mm'dir ve sabitlemek için altı noktalı M4 somunu kullanılır. Bu nedenle MPG kurulumu ve bakımı kolaydır ve maliyet tasarrufu sağlayabilir. Tornalar, freze makineleri, taşlama makineleri, dikey işleme merkezleri, yatay işleme merkezleri, gantry işleme merkezleri veya endüstriyel makineler gibi CNC makine araçları için uygundur. Özel bir makine ihtiyacınız varsa lütfen bizimle iletişime geçin.

Özelleştirme
MPG el tekerleği PPR 100 darbe/100 devir veya 25 darbe/100 devir seçenekleri arasından seçilebilir. MPG elektrik devresi tipleri hattı sürücü, dirençli (330Ω, 2.2kΩ), açık devreler (örneğin açık kolektör) içerebilir. Giriş gerilimi DC5V, DC12V, DC24V veya gereksinimlere özelleştirilebilir. Çıkış gerilimi 5V veya açık kolektör (akım çıkış tipi) olabilir, Vcc-0.5V'yi (diferansiyel 3.5V'nin üstünde) en fazla tolere edebilir ve minimum 0.1V'den daha azdır. Japon MITSUBISHI, FANUC, Avrupa SIEMENS, FAGOR, yerli LNC, SYNTEC gibi birçok denetleyici sistemi için uygundur. 2/4 serisi manuel darbe oluşturucu çoğunlukla makinelerde ve ekipmanlarda kullanılır, başka kullanımlarınız varsa lütfen bizimle iletişime geçin.

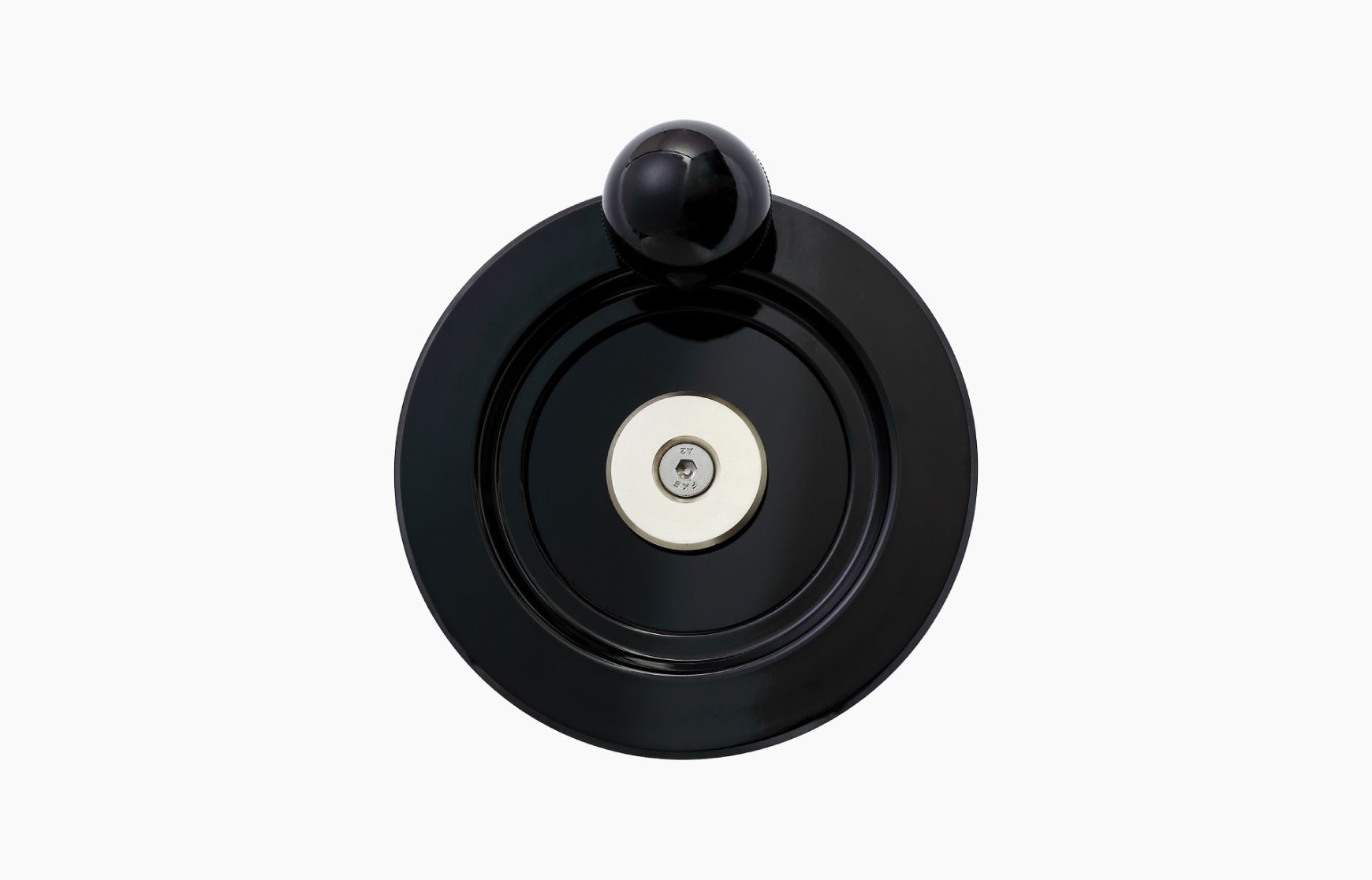

MPG 2/4 series 125mm and 140mm
Performans
MPG 2/4 serisi manuel darbe oluşturucuları iki farklı malzeme türüne sahiptir. Tutma sapı ve yüzey kadranı siyah plastikten yapılmıştır. Kadran gövdesi ise metal malzemeden yapılmıştır. Her ikisi de aynı darbelere dayanıklılığa sahiptir. Büyük ölçekli tasarım, sayıları net ve kolay okunabilir hale getirir. Ölçek aşınmaz veya solmaz. Kadran yaka kolayca taşınabilir ve kullanımı kolaydır. Manuel darbe oluşturucu serisi (yani döner MPG kodlayıcı), statik elektriği ±10KV'ye karşı koyabilir. DC5V ila 24V tam gerilim girişleri. İleri ve geri akım girişi koruma ve diğer devre koruma mekanizmaları bulunur. Bu nedenle tellerin yanlış bağlanması yanmaz. Kullanımı ve bakımı kolaydır ve maliyetleri azaltır.

El tekerleği darbe kodlayıcısı hassas parametre ayarlarına sahiptir, hızlı çıkış tepkisine sahiptir, sinyal kaybı olmadan 200 RPM anlık hıza ulaşabilir. MPG yüksek maliyet gerektirmeden verimli bir şekilde çalışır, bundan faydalanabilirsiniz. Hizmet ömrü 3 milyon devirden fazladır. Çeşitli endüstriyel ortamlar için uygundur. Manuel darbe oluşturucu serisi CNC makine araçlarında yaygın olarak kullanılır.

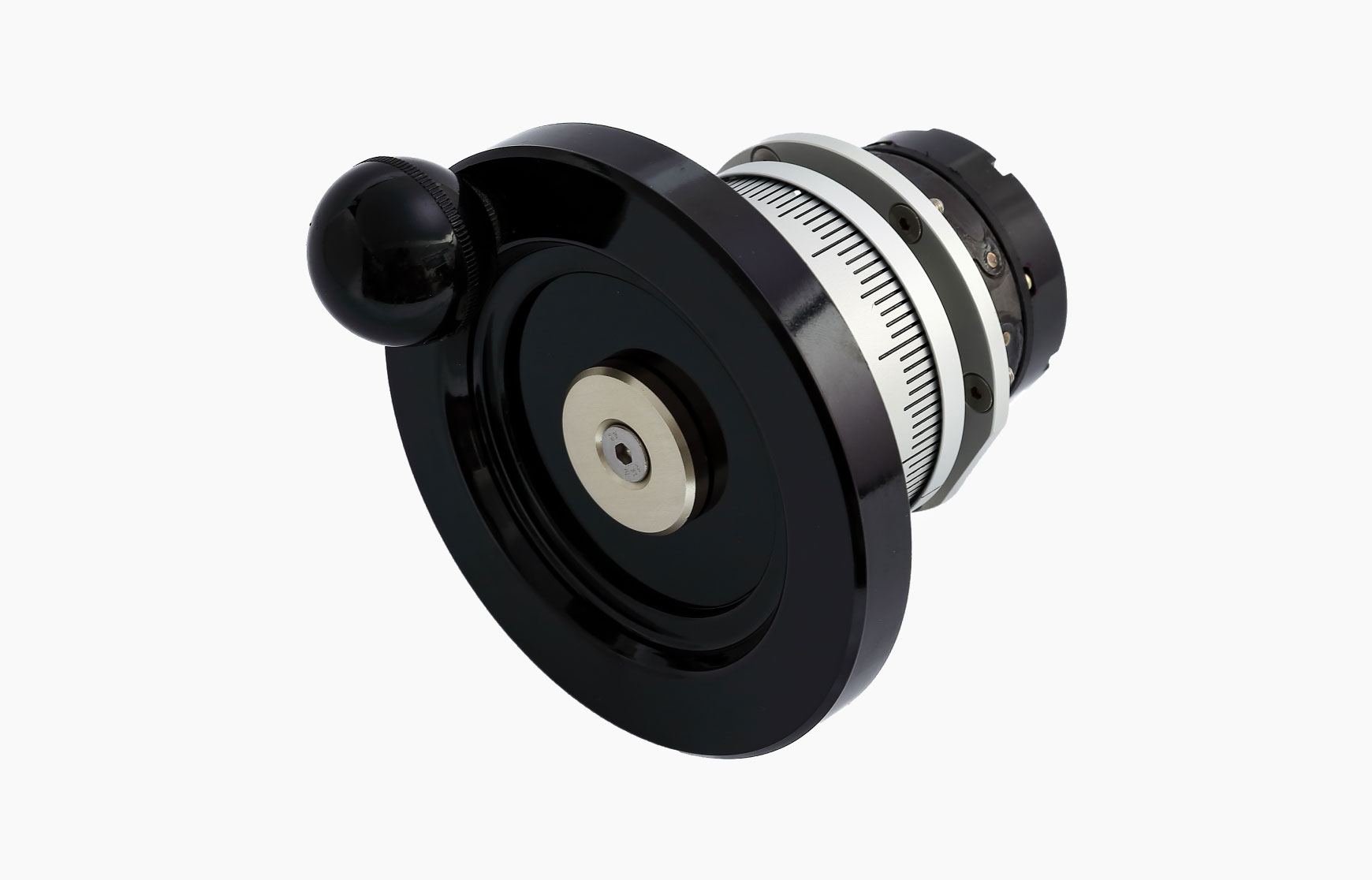

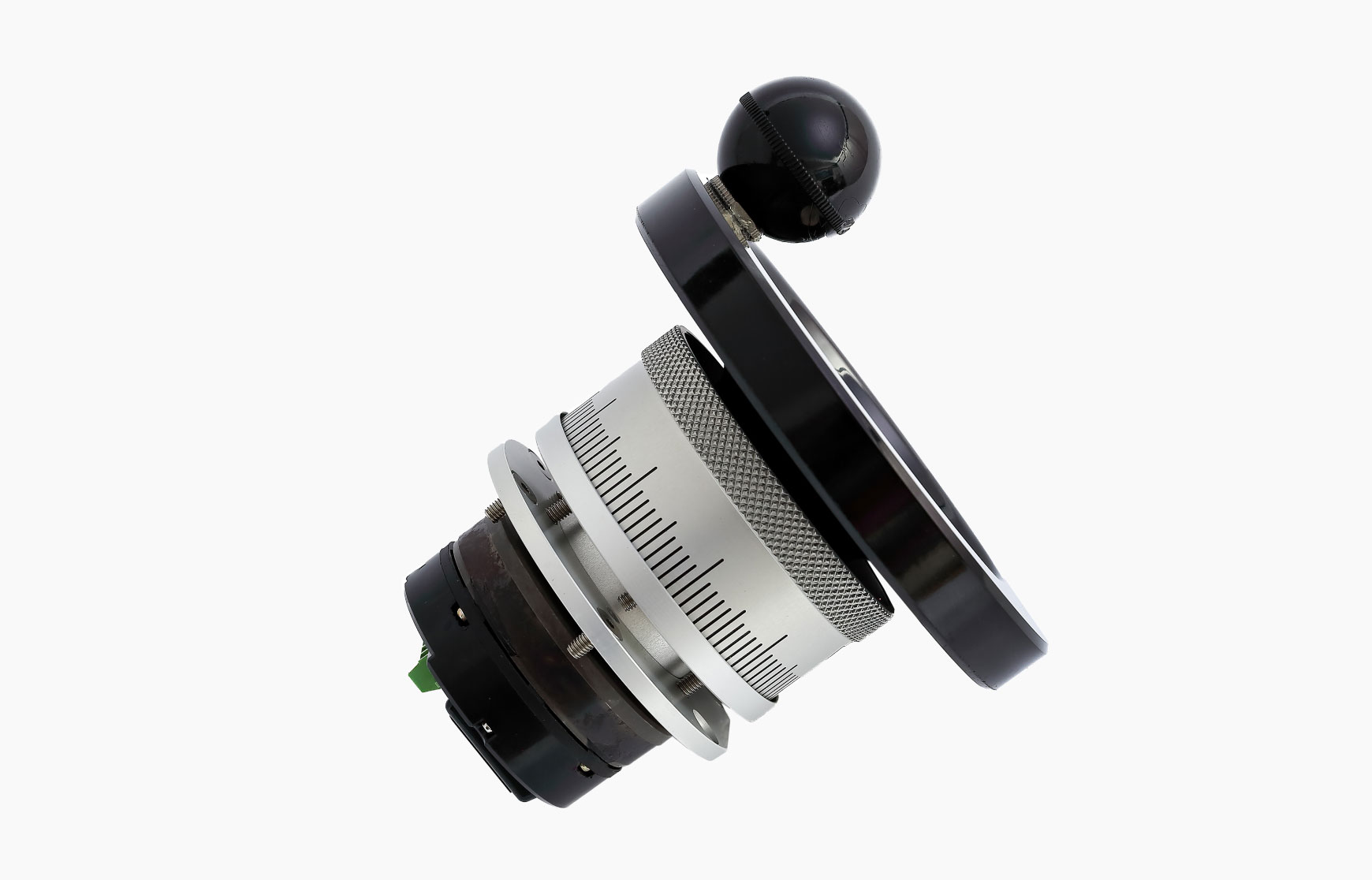

Manual Pulse Generator Encoder Manual Pulse Generator Encoder Manual Pulse Generator Encoder


Ana Parametreler

Giriş Gerilimi Çıkış Gerilimi Maksimum Frekans Tepkisi Maksimum Çıkış Akımı Tr/Tf Zamanı Çalışma Sıcaklığı Saklama Sıcaklığı
DC5V
|
DC24V 		Yüksek: ≧Vcc-0.5V
(Hat Sürücü ≧3.5V)
Düşük: ≦0.1V 		5KHz 20mA MAX ≦1µs -10°C
|
60°C 		-20°C
|
70°C
Maksimum Güç Akımı Başlangıç Torku Eksen Yükü Maksimum Hız Dönmek Ağırlık Koruma
80mA MAX 1.6
|
6.0x10-2N,m 		Eksenel: 9.8 N
Radyal: 16.6N 		200RPM 3 milyonun üzerinde dönme
(300 RPM) 		≦50g
(Kadran dahil değil) 		ESD±10KV'ye karşı direnç
IP65/CE

MPG Elektrik Devreleri

Hat Sürücü (D)
Yukarı çekme (R)
Açık Devre (O.C.)

Standart Özellikler

NO. Model Uygulama Özellikler
1 1R5 FANUC 100PPR / Giriş 5-24V / Çıkış 5V / Pull-up (330Ω)
2 2R5 MITSUBISHI 25PPR / Giriş 5-24V / Çıkış 5V / Pull-up (2.2KΩ)
3 1D5 SIEMENS 100PPR / Giriş 5V / Çıkış 5V / Hat Sürücü
4 1R1 Endüstriyel tip 100PPR / Giriş 5-24V / Çıkış 5-24V / Açık Devre (2.2KΩ)
5 141 Endüstriyel tip 100PPR / Giriş 5-24V / Çıkış 5-24V / Açık Devre
6 241 Endüstriyel tip 25PPR / Giriş 5-24V / Çıkış 5-24V / Açık Devre
7 2D5 Endüstriyel tip 25PPR / Giriş 5V / Çıkış 5V / Hat Sürücü
8 161 Endüstriyel tip 100PPR / Giriş 5-24V / Çıkış 5-24V / Hat Sürücü

We provide professional consultation and sample trials. MPQ.
One year warranty. The limited warranty does not include failures due to abuse or accidental damage.
ÖZELLİKLER
  • Ölçek-kadranın dış çapı: 125mm, 140mm
  • Siyah tutma sapı ve yüzeyi plastik malzemeden yapılmıştır. Ana bölüm metal malzemeden yapılmıştır. Ölçek numaraları kolay okunabilir ve aşınmaz veya solmaz.
  • Ön kısmı IP65 sınıfında olup toza, suya ve yağa dayanıklıdır ve CE yönetmeliklerine uyar.
  • Mükemmel dokunsallık, iyi bir çalışma hissi ve hiçbir sinyal kaybı olmadan hızlı çıkış tepkisi.
  • Optik kodlayıcı, temas olmadan algılama yapar, yüksek hassasiyet ve güvenilir çıkış sinyali sağlar.
  • Tam gerilim girişi, ters güç polaritesi koruma, antistatik müdahale gibi devre koruma mekanizmaları bulunur.
  • Hizmet ömrü 3 milyon devirden fazladır.
  • Basit sabitleme, kolay DIY kurulum ve değiştirme imkanı sunar.
  • Çeşitli çıkış tipleri mevcuttur ve denetleyicilere (Japon, Avrupa, yerli) göre özelleştirilebilir.
  • Uygulamalar: tornalar, freze makineleri, taşlama makineleri, delme makineleri, gantry makineleri, endüstriyel makineler gibi büyük ölçekli CNC makine araçları için.

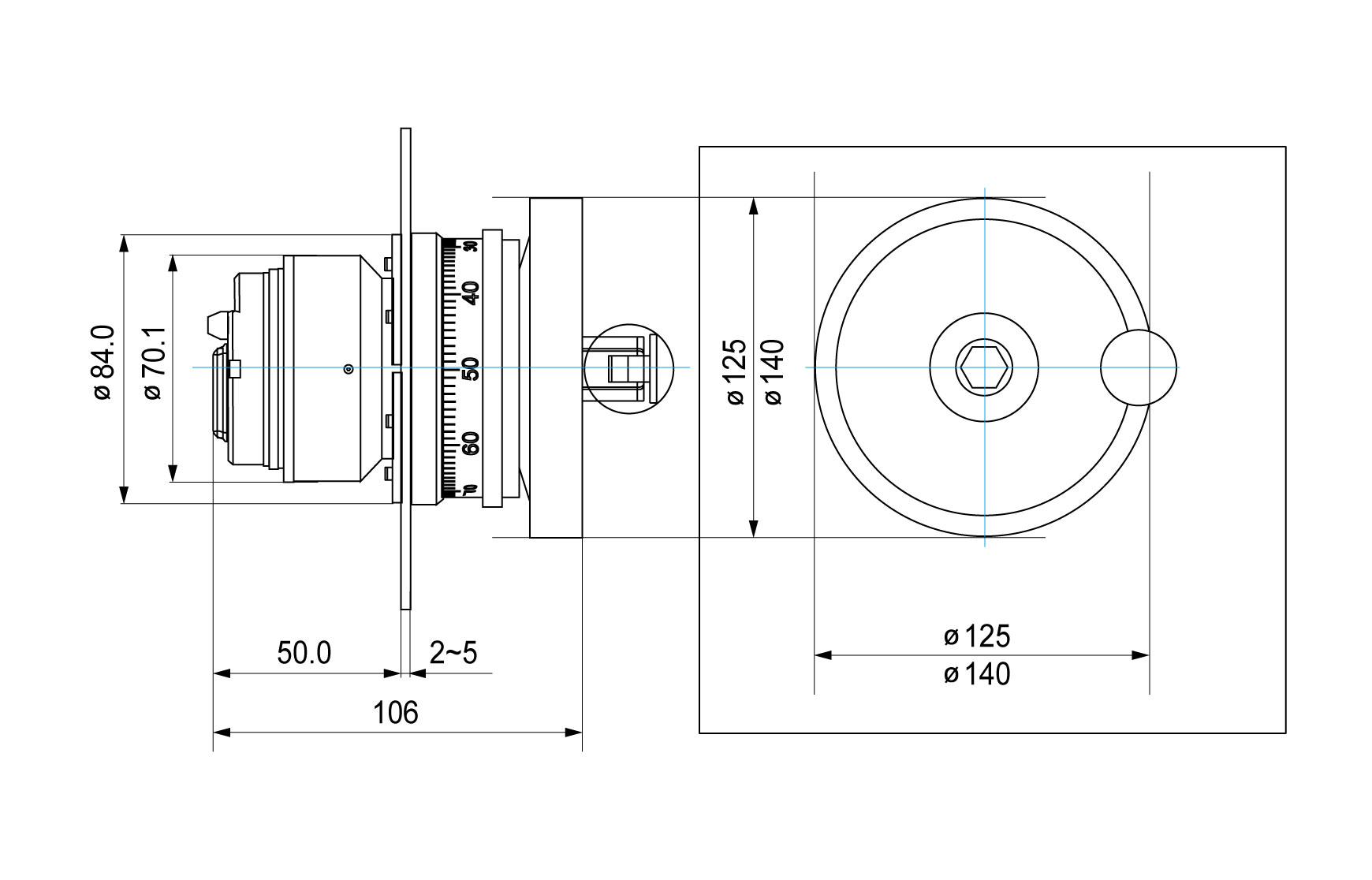

Ölçüler

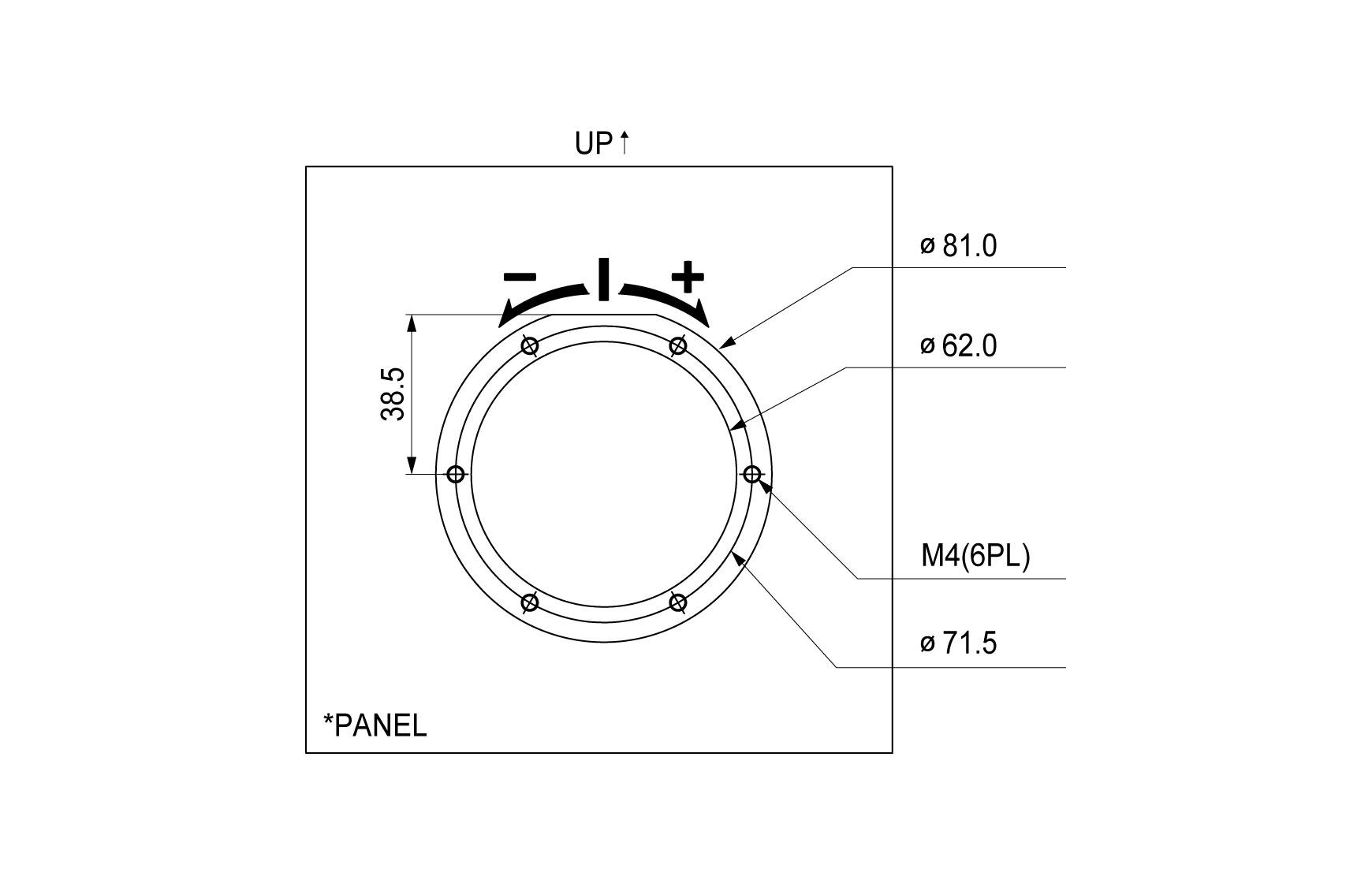

125mm,140mm large type manual pulse generator for machine The panel mounting hole


Sipariş Bilgileri
örnek: MPG 2/4 Series 1R5-MS2 or 1R5-MS4
Ortak denetleyici özellikleri aşağıdaki gibidir: SIEMENS için 1D5, FANUC için 1R5, MITSUBISHI için 2R5.
1R5-MS2

Ek Dosya
CE sertifikası - MPG, CNC el tekerleği kodlayıcı
Güvenilirlik, Darbelere Dayanıklı ve Uzun Servis Ömrü.
