58mm CNC Manuel Darbe Oluşturucu MPG

Güvenilirlik, hafiflik, darbelere dayanıklılık: MPG el tekerlek kodlayıcı
Görünüm
5 serisi elektronik el tekerleği - küçük tip, kadranın dış çapı 58mm ve sap dahil toplam kalınlığı sadece 34.5mm'dir. Montaj deliği 40.5mm'dir ve sabitlemek için üç noktalı M3 somun kullanılır. Bu nedenle MPG kurulumu ve bakımı kolaydır ve maliyet tasarrufu sağlayabilir. CNC makine kolyeleri, CNC tornaları, freze makineleri ve diğer küçük boyutlu endüstriyel makineler için uygundur.

Özelleştirme
MPG el tekerleği PPR 100 darbe/100 devir veya 25 darbe/100 devir seçenekleri arasından seçilebilir. MPG elektrik devresi tipleri hattı sürücü, dirençli (330Ω, 2.2kΩ), açık devreler (örneğin açık kolektör) içerebilir. Giriş gerilimi DC5V, DC12V, DC24V veya gereksinimlere özelleştirilebilir. Çıkış gerilimi 5V veya açık kolektör (akım çıkış tipi) olabilir, Vcc-0.5V (diferansiyel 3.5V'nin üzerinde) maksimum tolerans sağlayabilir ve en az 0.1V'den düşük olabilir. Japon MITSUBISHI, FANUC, Avrupa SIEMENS, FAGOR, yerli LNC, SYNTEC gibi birçok kontrol sistemi için uygundur. Manuel darbe oluşturucu, kullanışlı MPG kolyelerinde, işlem panellerinde veya doğrudan CNC makinesinde kullanılabilir.
MPG 5 series 58mm
Performans
MPG 5 serisi manuel darbe oluşturucu, darbeye dayanıklı malzeme kullanılarak güçlendirilmiş bir yapıya sahiptir. Metalin benzersiz parlaklığı, tüm el tekerleği kadranının dokusunu artırır. MPG üzerindeki ölçek numaraları derin renkli olarak basılmıştır, bu da kontrastın üstüne ek olarak kullanımı daha uygun hale getirir. Manuel darbe oluşturucu serisi (yani döner MPG kodlayıcı), statik elektriği ±10KV'ye kadar engelleyebilir. DC5V ila 24V tam gerilim girişleri. İleri ve geri akım girişi koruması ve diğer devre koruma mekanizmaları bulunur. Bu nedenle tellerin yanlış bağlanması yanmaz. Kullanımı ve bakımı kolaydır ve maliyetleri azaltır.

El tekerleği darbe kodlayıcısı hassas parametre ayarlarına sahiptir, hızlı çıkış tepkisine sahiptir, sinyal kaybı olmadan 200 RPM anlık hızlara ulaşabilir. MPG yüksek maliyet olmadan verimli bir şekilde çalışır, bundan faydalanabilirsiniz. Hizmet ömrü 3 milyon devirden fazladır. Çeşitli endüstriyel ortamlara uygundur. Manuel darbe oluşturucu serisi CNC MPG kolye denetleyici, makine kontrol paneli ve CNC makine aracında yaygın olarak kullanılır.

İsteğe Bağlı: MPG kadranı, şirket LOGO'su, özel metin ve simgelerle lazer işaretleme veya tam renkli baskı kullanılarak özelleştirilebilir. Sadece grafik dosyalarını (.jpg, .png, .dwg, .psd, .ai, .dxf, vb.) bize vermeniz yeterlidir.

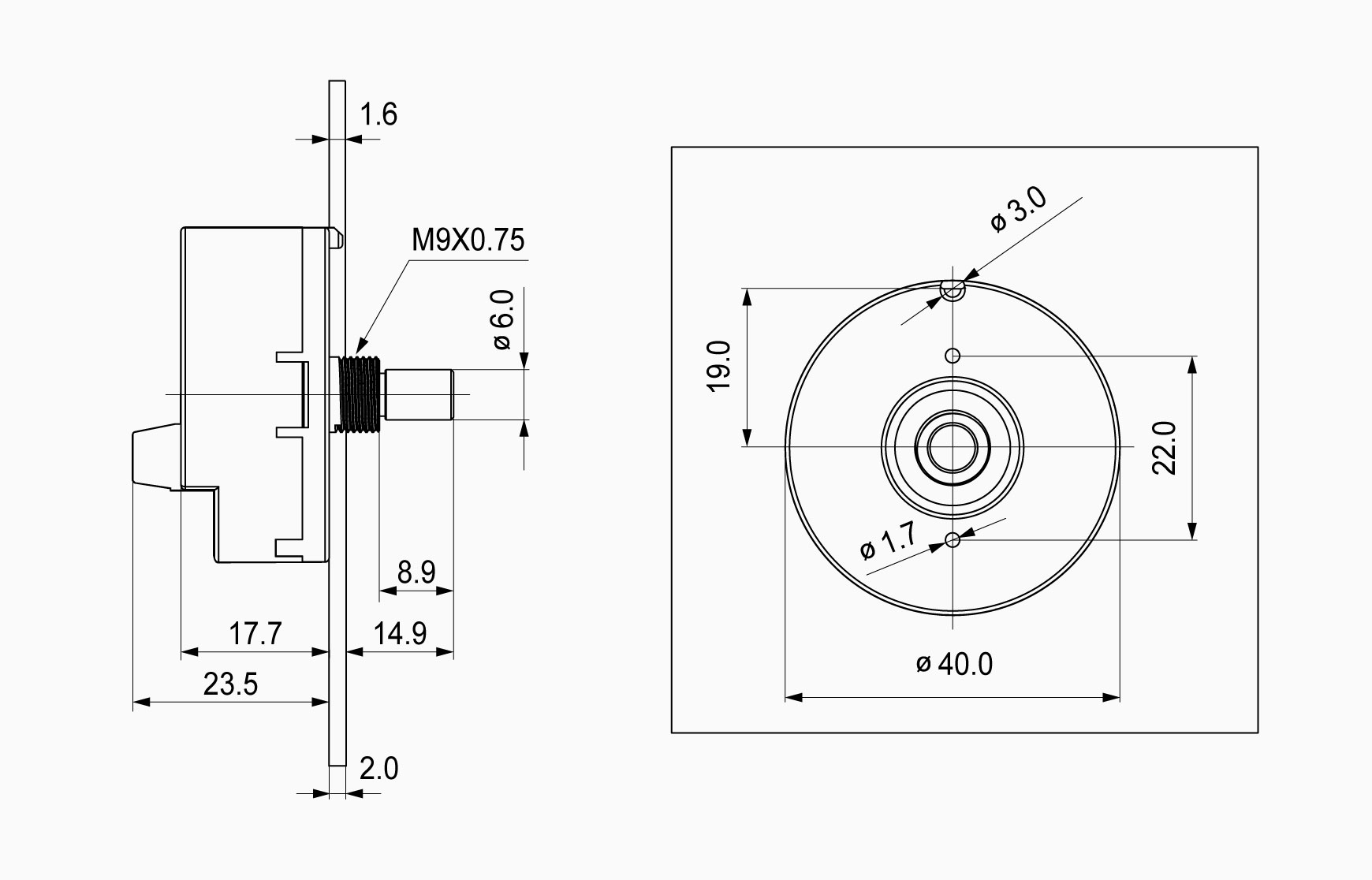

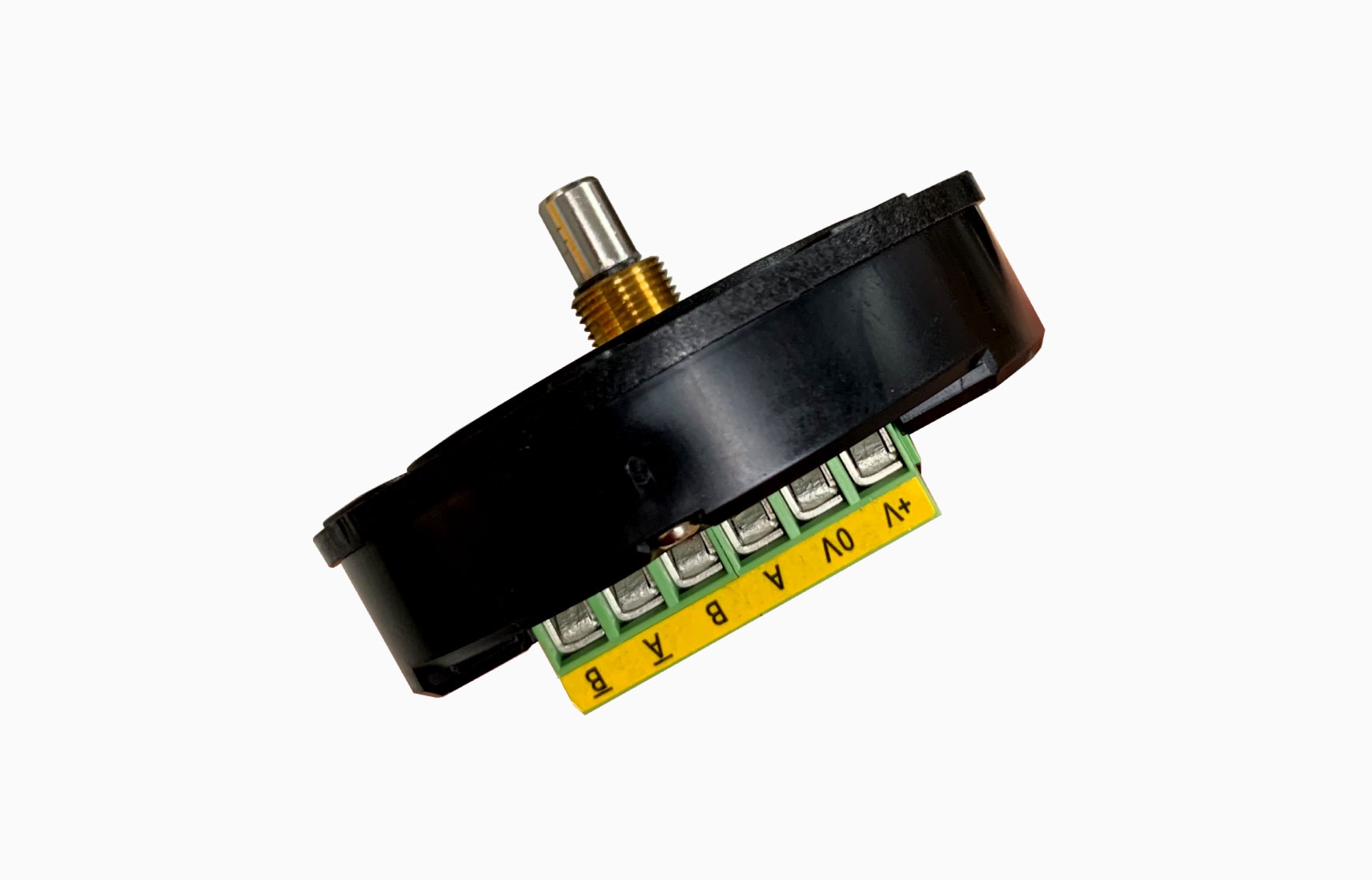

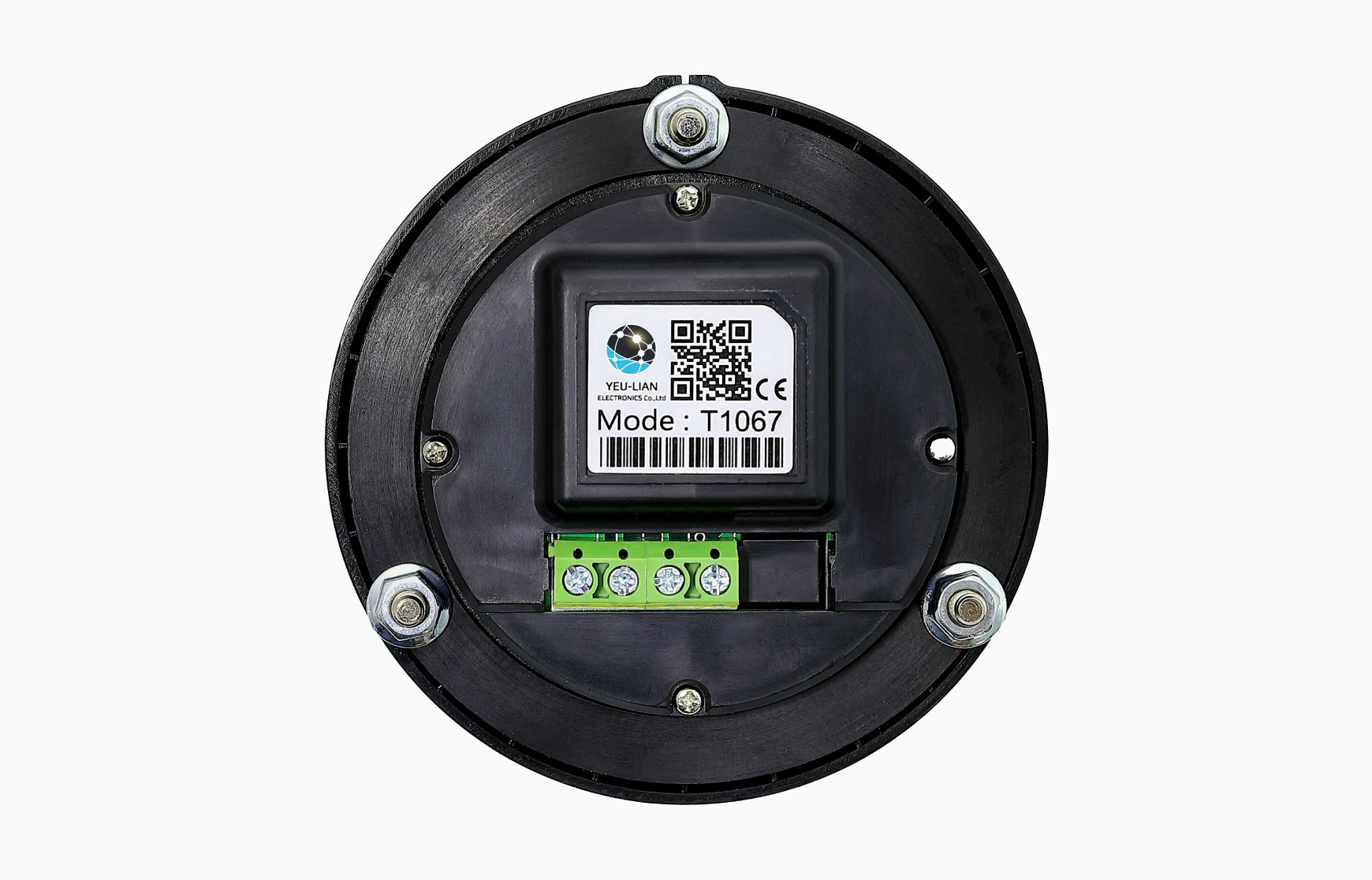

Manual Pulse Generator Encoder (back) Manual Pulse Generator Encoder (side) Manual Pulse Generator Encoder (mounting hole)


Ana Parametreler

Giriş Gerilimi Çıkış Gerilimi Maksimum Frekans Tepkisi Maksimum Çıkış Akımı Tr/Tf Zamanı Çalışma Sıcaklığı Saklama Sıcaklığı
DC5V
|
DC24V 		Yüksek: ≧Vcc-0.5V
(Hat Sürücü ≧3.5V)
Düşük: ≦0.1V 		5KHz 20mA MAX ≦1µs -10°C
|
60°C 		-20°C
|
70°C
Maksimum Güç Akımı Başlangıç Torku Eksen Yükü Maksimum Hız Dönmek Ağırlık Koruma
80mA MAX 1.6
|
6.0x10-2N,m 		Eksenel: 9.8 N
Radyal: 16.6N 		200RPM 3 milyonun üzerinde dönme
(300 RPM) 		≦50g
(Kadran dahil değil) 		ESD±10KV'ye karşı direnç
IP65/CE

MPG Elektrik Devreleri

Hat Sürücü (D)
Yukarı çekme (R)
Açık Devre (O.C.)

Standart Özellikler

NO. Model Uygulama Özellikler
1 1R5 FANUC 100PPR / Giriş 5-24V / Çıkış 5V / Pull-up (330Ω)
2 2R5 MITSUBISHI 25PPR / Giriş 5-24V / Çıkış 5V / Pull-up (2.2KΩ)
3 1D5 SIEMENS 100PPR / Giriş 5V / Çıkış 5V / Hat Sürücü
4 1R1 Endüstriyel tip 100PPR / Giriş 5-24V / Çıkış 5-24V / Açık Devre (2.2KΩ)
5 141 Endüstriyel tip 100PPR / Giriş 5-24V / Çıkış 5-24V / Açık Devre
6 241 Endüstriyel tip 25PPR / Giriş 5-24V / Çıkış 5-24V / Açık Devre
7 2D5 Endüstriyel tip 25PPR / Giriş 5V / Çıkış 5V / Hat Sürücü
8 161 Endüstriyel tip 100PPR / Giriş 5-24V / Çıkış 5-24V / Hat Sürücü

Profesyonel danışmanlık ve örnek denemeler sunuyoruz. MPQ (Minimum Paket Miktarı) bulunmaktadır.
Bir yıl garanti sunuyoruz. Sınırlı garanti, kötüye kullanım veya kazara hasar nedeniyle meydana gelen arızaları içermez.
ÖZELLİKLER
  • Ölçek-kadranın dış çapı: 58mm
  • Hafif ancak darbelere dayanıklıdır ve kullanımı pratiktir.
  • Metal dokusu hoş bir görünüme sahiptir ve pratik değeri vardır. Ölçek numaraları net ve solmaz.
  • Ön kısmı IP65 derecesindedir, toza, suya ve yağa dayanıklıdır ve CE yönetmeliklerine uygundur.
  • Mükemmel dokunsallık, iyi bir çalışma hissi, hiçbir sinyal kaybı olmadan hızlı çıkış tepkisi.
  • Optik kodlayıcı, temas olmadan algılama yapar, yüksek hassasiyet ve güvenilir çıkış sinyali sağlar.
  • Tam gerilim girişi, ters güç polaritesi koruma, statik elektrik müdahalesi gibi devre koruma mekanizmaları bulunur.
  • Hizmet ömrü 3 milyon devirden fazladır.
  • Basit sabitleme, kolay DIY kurulum ve değiştirme imkanı sunar.
  • Çeşitli çıkış tipleri mevcuttur ve denetleyicilere (Japon, Avrupa, yerli) göre özelleştirilebilir.
  • Kadran lazer işaretleme ve tam renkli baskı yapabilir, geniş bir uygulama yelpazesi sunar.
  • Uygulamalar: kullanışlı MPG kolyeleri, işlem panelleri veya doğrudan CNC makinesi üzerinde kullanılabilir.

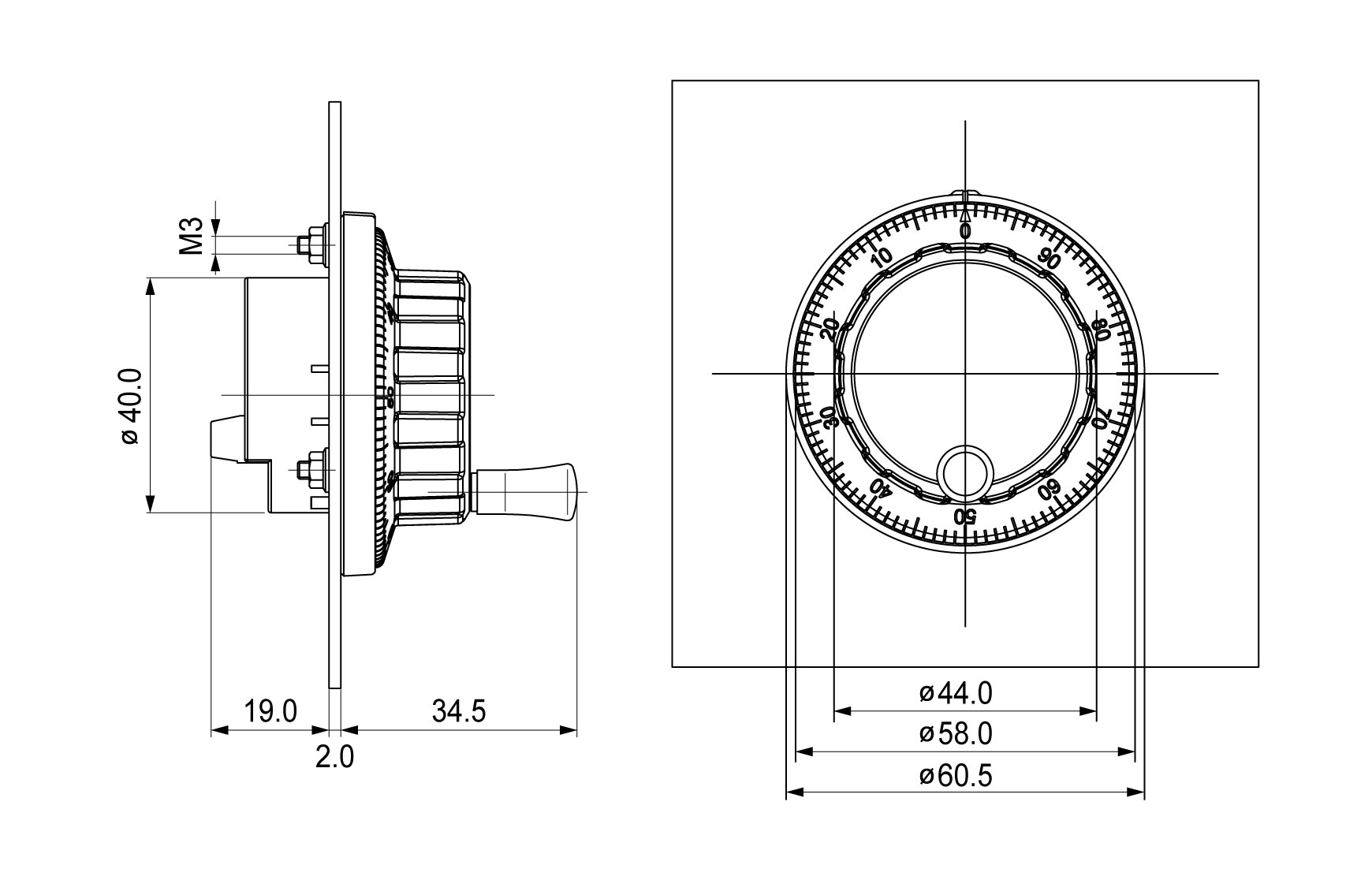

Ölçüler

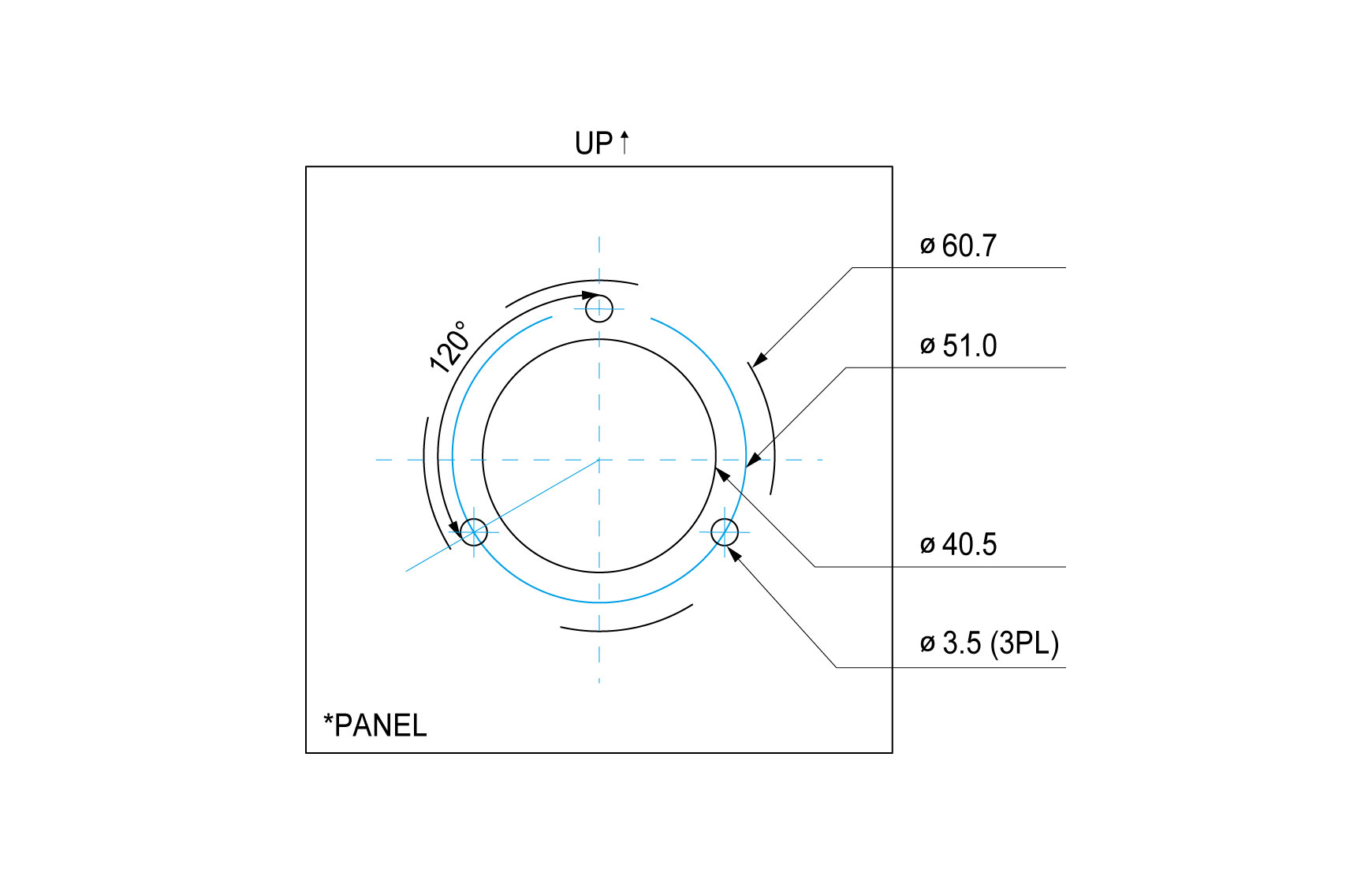

58mm manual pulse generator for handy MPG pendant The panel mounting hole

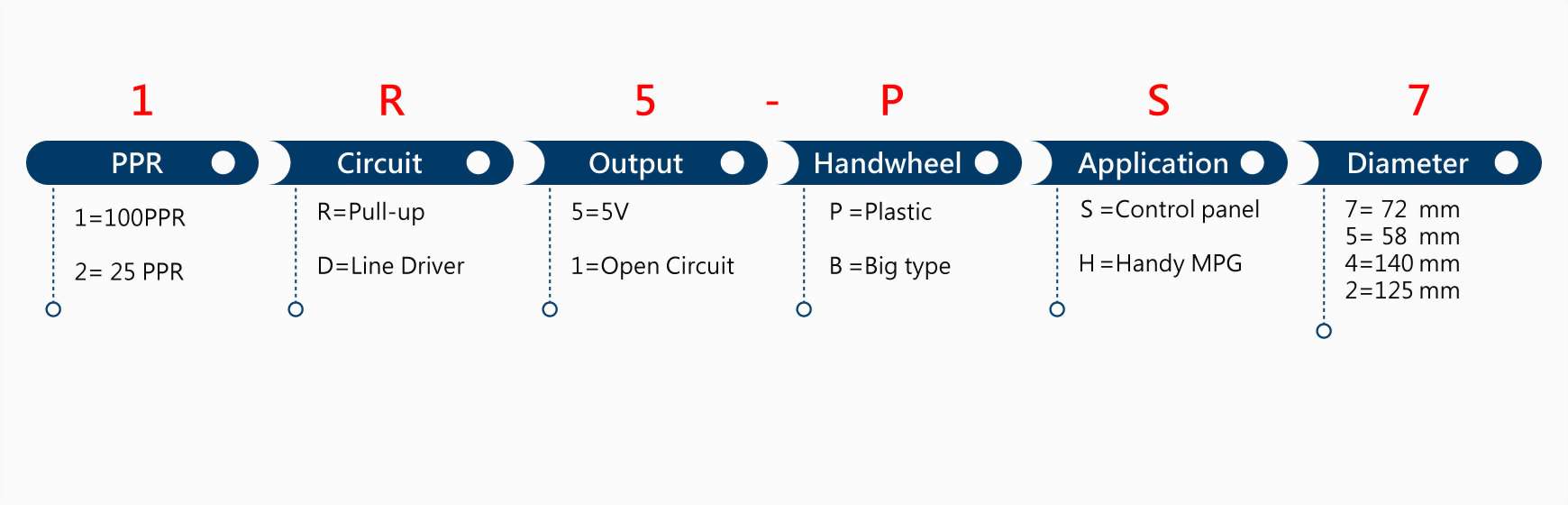

Sipariş Bilgileri
örnek: MPG 5 Series 1R5-MS5
Ortak denetleyici özellikleri aşağıdaki gibidir: SIEMENS için 1D5, FANUC için 1R5, MITSUBISHI için 2R5.
1R5-MS5

Ek Dosya
CE sertifikalı - MPG, CNC el tekerleği kodlayıcı
Güvenilirlik, Darbelere Dayanıklı ve Hafif Tasarım.
