72mm CNC Manuel Darbe Oluşturucu MPG

Güvenilirlik, hafiflik, darbelere dayanıklılık: MPG el tekerlek kodlayıcı

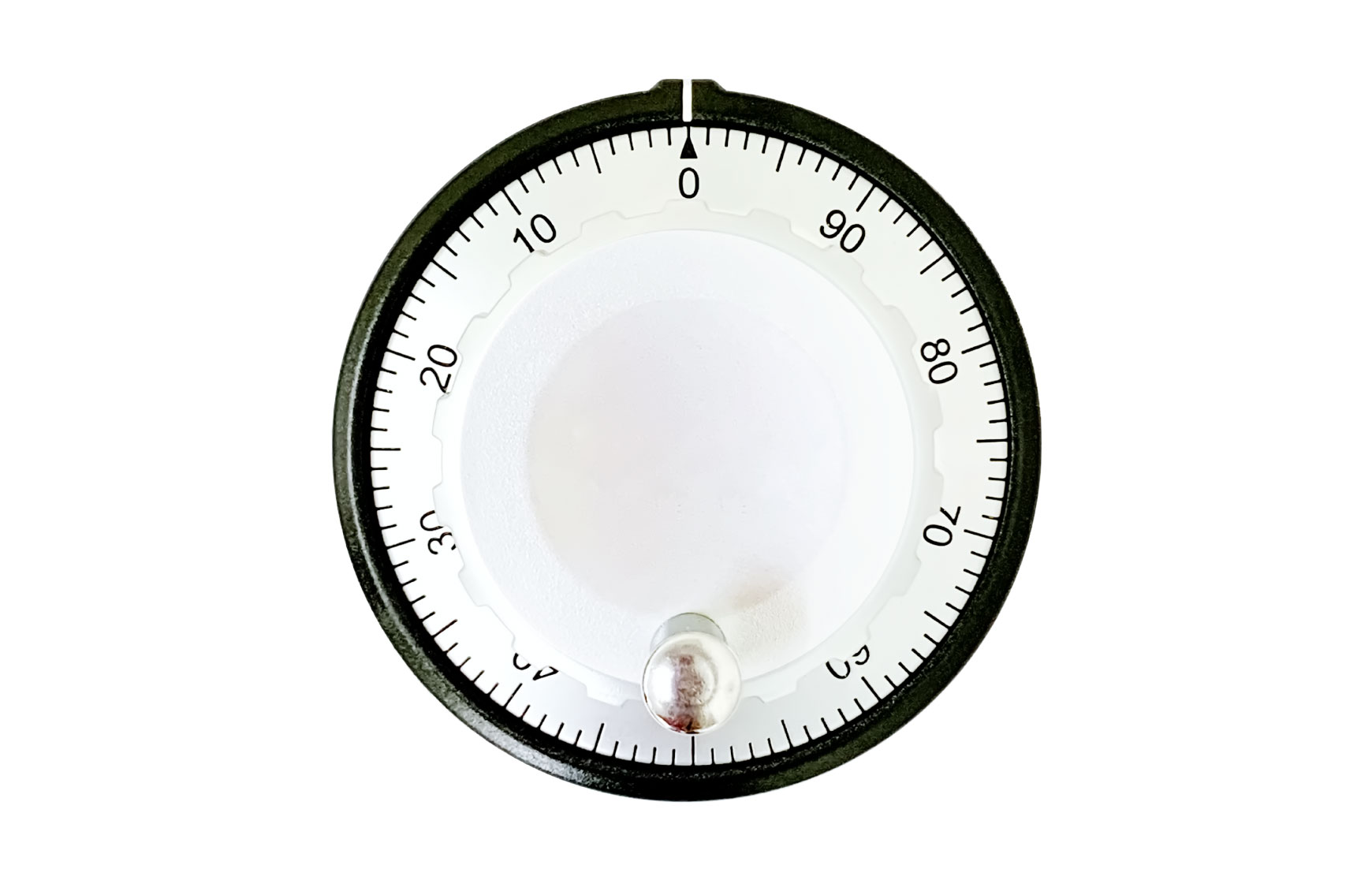

Görünüm
7 serisi elektronik el tekerleği - orta tip, kadranın dış çapı 72mm ve sap dahil toplam kalınlığı sadece 40.7mm'dir. Montaj deliği sadece 14.7mm'dir ve sabitlemek için üç noktalı M4 somunu kullanılır. Bu nedenle MPG kurulumu ve bakımı kolaydır ve maliyet tasarrufu sağlayabilir. CNC makine kolyeleri, CNC tornaları, freze makineleri ve farklı boyutlardaki diğer endüstriyel makineler için uygundur.

Özelleştirme
MPG el tekerleği PPR 100 darbe/100 devir veya 25 darbe/100 devir seçenekleri arasından seçilebilir. MPG elektrik devresi tipleri hattı sürücü, dirençli (330Ω, 2.2kΩ), açık devreler (örneğin açık kolektör) içerebilir. Giriş gerilimi DC5V, DC12V, DC24V veya gereksinimlere özelleştirilebilir. Çıkış gerilimi 5V veya açık kolektör (akım çıkış tipi) olabilir, Vcc-0.5V'yi (diferansiyel 3.5V'nin üstünde) en fazla tolere edebilir ve minimum 0.1V'den daha azdır. Japon MITSUBISHI, FANUC, Avrupa SIEMENS, FAGOR, yerli LNC, SYNTEC gibi birçok denetleyici sistemi için uygundur. Manuel darbe oluşturucu, kullanışlı MPG kolyelerinde, işlem panellerinde veya doğrudan CNC makinesinde kullanılabilir.
MPG 7 series 72mm
Performans
MPG 7 serisi manuel darbe oluşturucu, kadran malzemesi özel olarak işlenmiştir. Krom çinko metal ile ABS'nin birleşimi, darbelere dayanıklılığı ve hafifliği sağlamak için kullanılır. Bütün olarak şekillendirilmiş doku kadranı benzersiz bir metal parlaklığına sahiptir, güzel ve modaya uygun bir görünüme sahiptir. Ölçek numaraları titizlikle yapılmıştır, bu da net bir şekilde tanınmasını ve kullanılmasını kolaylaştırır. Manuel darbe oluşturucu serisi (yani döner MPG kodlayıcı), statik elektriği ±10KV'ye karşı koyabilir. DC5V ila 24V tam gerilim girişleri. İleri ve geri akım girişi koruma ve diğer devre koruma mekanizmaları bulunur. Bu nedenle tellerin yanlış bağlanması yanmaz. Kullanımı ve bakımı kolaydır ve maliyetleri azaltır.

El tekerleği darbe kodlayıcısı hassas parametre ayarlarına sahiptir, hızlı çıkış tepkisine sahiptir, sinyal kaybı olmadan 200 RPM anlık hıza ulaşabilir. MPG yüksek maliyet gerektirmeden verimli bir şekilde çalışır, bundan faydalanabilirsiniz. Hizmet ömrü 3 milyon devirden fazladır. Çeşitli endüstriyel ortamlar için uygundur. Manuel darbe oluşturucu serisi, CNC MPG kolye denetleyici, makine kontrol paneli ve CNC makine aracında yaygın olarak kullanılır.

İsteğe Bağlı: MPG kadranı, şirket LOGO'su, özel metin ve simgelerle lazer işaretleme veya tam renkli baskı kullanılarak özelleştirilebilir. Sadece grafik dosyalarını (.jpg, .png, .dwg, .psd, .ai, .dxf vb.) bize vermeniz yeterlidir.

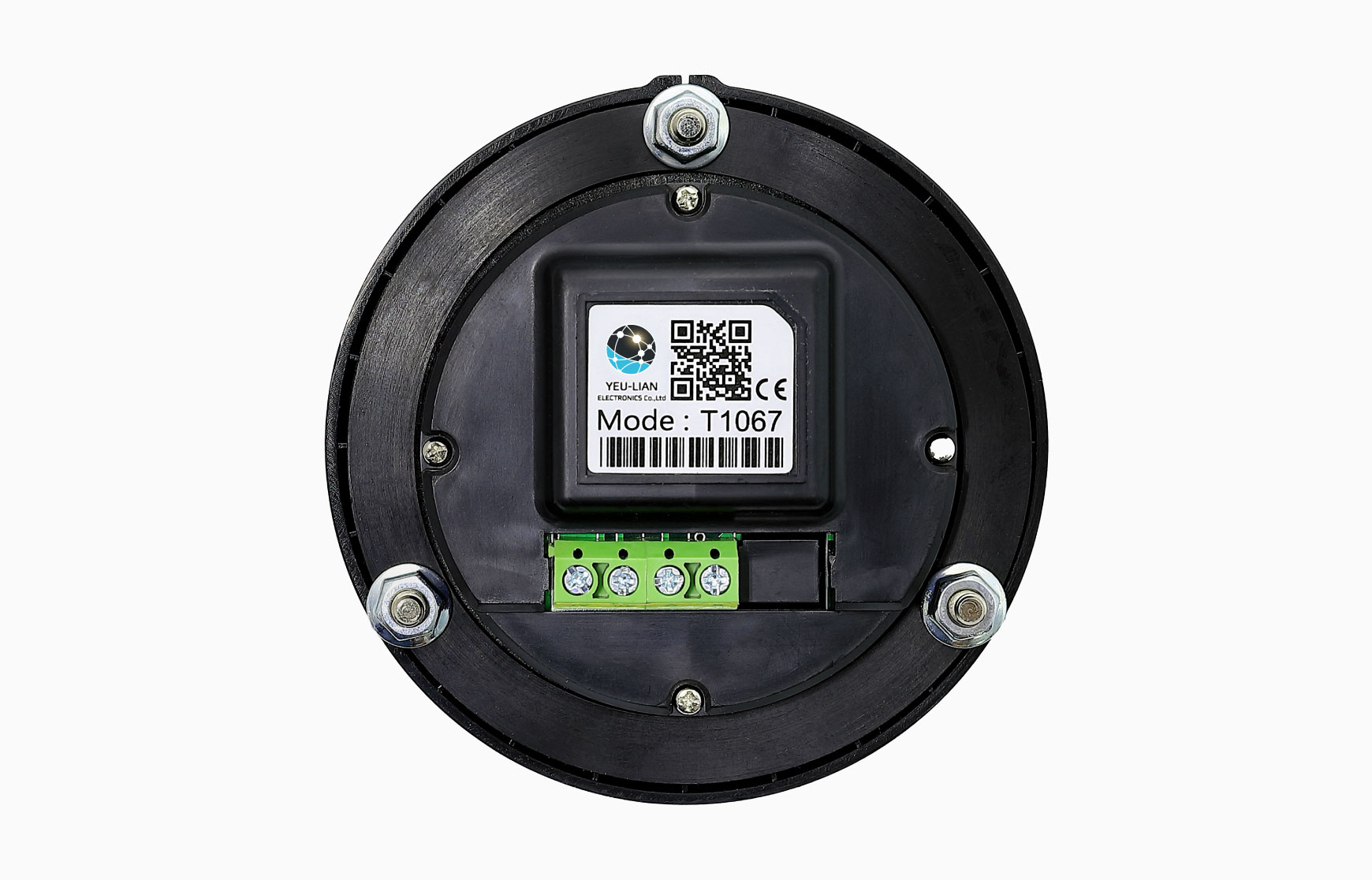

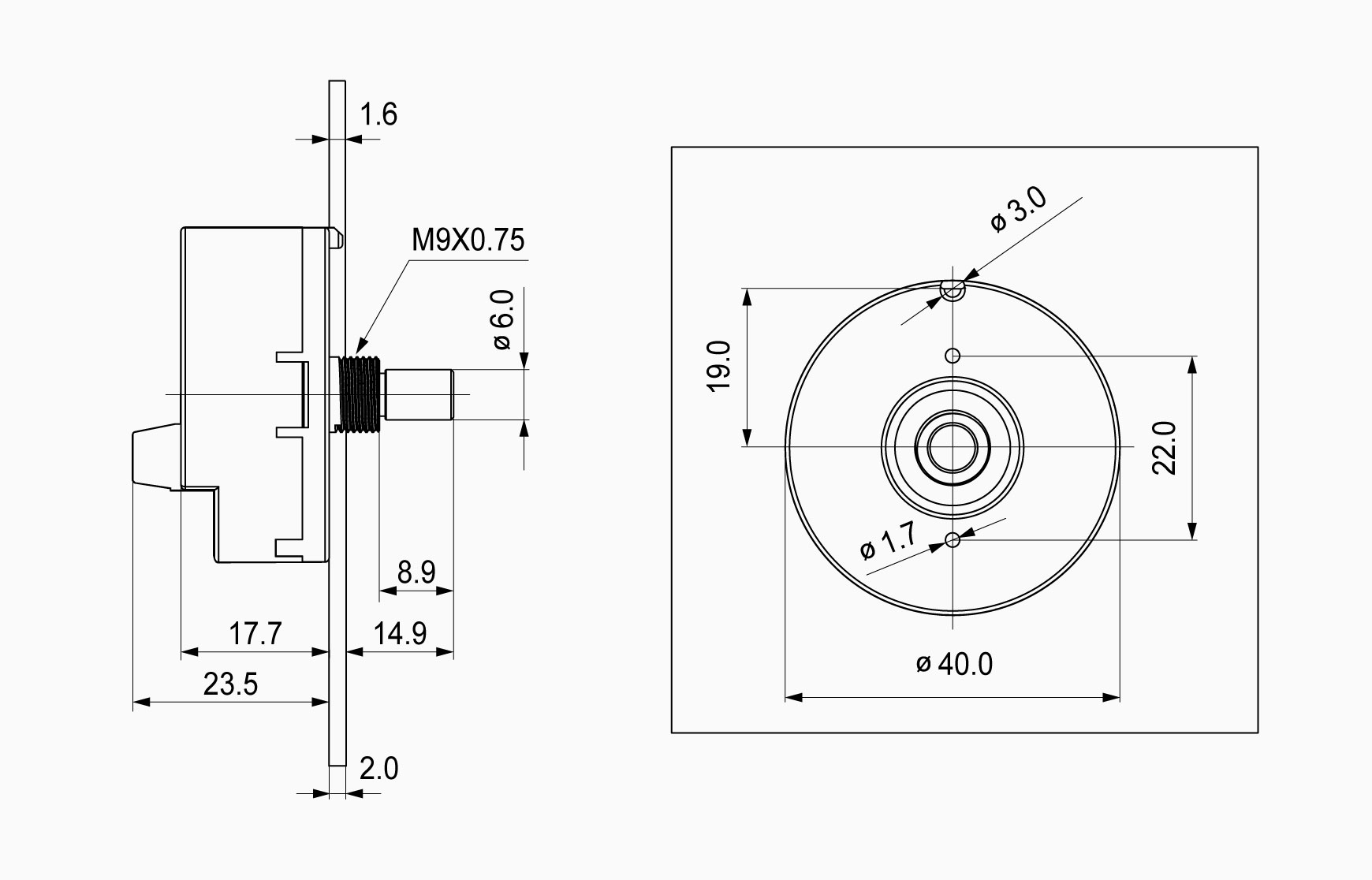

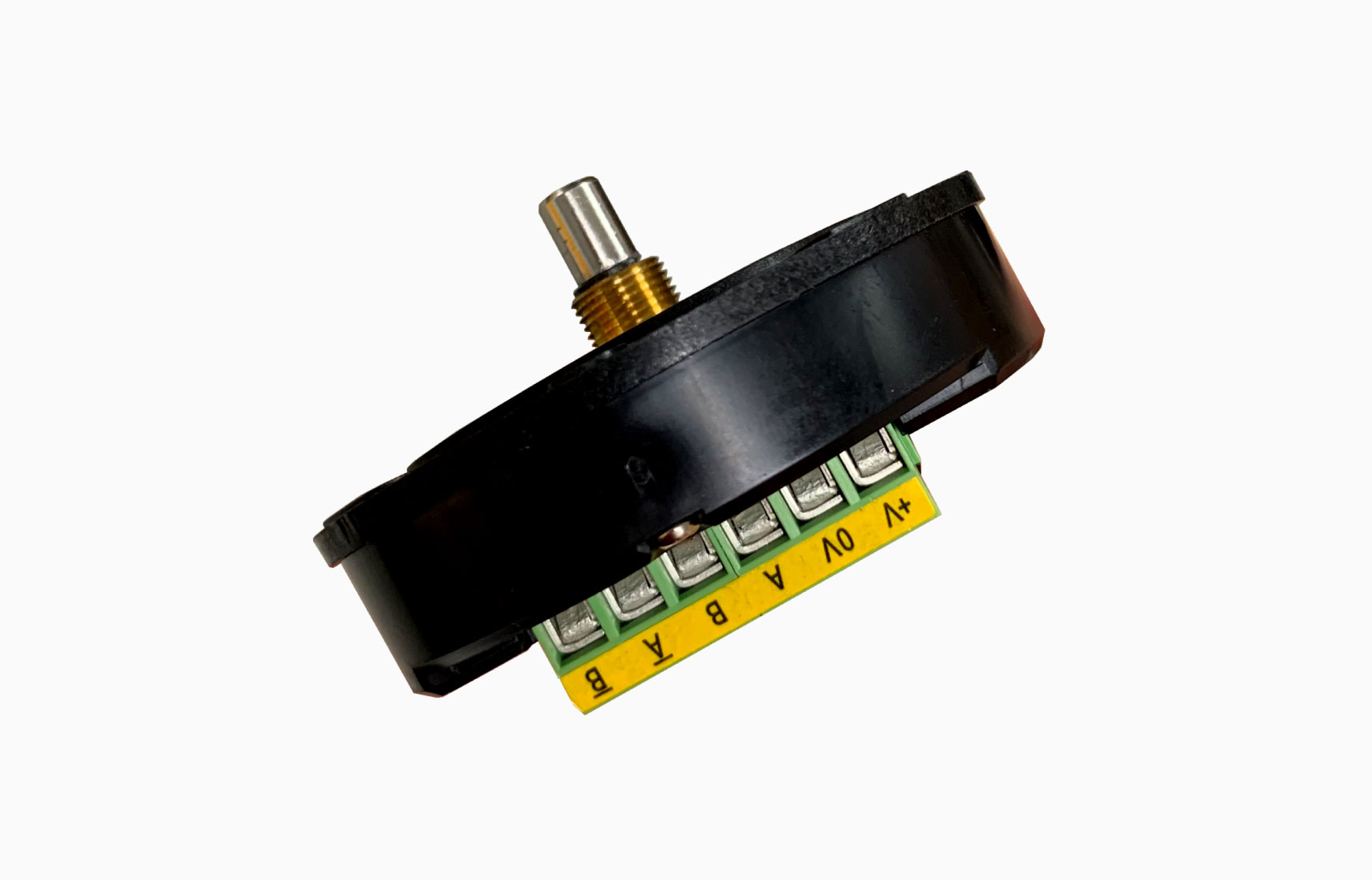

Manual Pulse Generator Encoder (back) Manual Pulse Generator Encoder (side) Manual Pulse Generator Encoder (mounting hole)


Ana Parametreler

Giriş Gerilimi Çıkış Gerilimi Maksimum Frekans Tepkisi Maksimum Çıkış Akımı Tr/Tf Zamanı Çalışma Sıcaklığı Saklama Sıcaklığı
DC5V
|
DC24V 		Yüksek: ≧Vcc-0.5V
(Hat Sürücü ≧3.5V)
Düşük: ≦0.1V 		5KHz 20mA MAX ≦1µs -10°C
|
60°C 		-20°C
|
70°C
Maksimum Güç Akımı Başlangıç Torku Eksen Yükü Maksimum Hız Dönmek Ağırlık Koruma
80mA MAX 1.6
|
6.0x10-2N,m 		Eksenel: 9.8 N
Radyal: 16.6N 		200RPM 3 milyonun üzerinde dönme
(300 RPM) 		≦50g
(Kadran dahil değil) 		ESD±10KV'ye karşı direnç
IP65/CE

MPG Elektrik Devreleri

Hat Sürücü (D)
Yukarı çekme (R)
Açık Devre (O.C.)

Standart Özellikler

NO. Model Uygulama Özellikler
1 1R5 FANUC 100PPR / Giriş 5-24V / Çıkış 5V / Pull-up (330Ω)
2 2R5 MITSUBISHI 25PPR / Giriş 5-24V / Çıkış 5V / Pull-up (2.2KΩ)
3 1D5 SIEMENS 100PPR / Giriş 5V / Çıkış 5V / Hat Sürücü
4 1R1 Endüstriyel tip 100PPR / Giriş 5-24V / Çıkış 5-24V / Açık Devre (2.2KΩ)
5 141 Endüstriyel tip 100PPR / Giriş 5-24V / Çıkış 5-24V / Açık Devre
6 241 Endüstriyel tip 25PPR / Giriş 5-24V / Çıkış 5-24V / Açık Devre
7 2D5 Endüstriyel tip 25PPR / Giriş 5V / Çıkış 5V / Hat Sürücü
8 161 Endüstriyel tip 100PPR / Giriş 5-24V / Çıkış 5-24V / Hat Sürücü

Profesyonel danışmanlık ve örnek denemeler sunuyoruz. MPQ (Minimum Paket Miktarı) bulunmaktadır.
Bir yıl garanti sunuyoruz. Sınırlı garanti, kötüye kullanım veya kazara hasar nedeniyle meydana gelen arızaları içermez.
ÖZELLİKLER
  • Ölçek-kadranın dış çapı: 72mm
  • Hafif ancak darbelere dayanıklı, kullanımı pratik ve rahattır.
  • Metal dokusu hoş bir görünüme ve pratik değere sahiptir. Ölçek numaraları net ve solmaz.
  • Ön kısmı IP65 sınıfında olup toza, suya ve yağa dayanıklıdır ve CE yönetmeliklerine uyar.
  • Mükemmel dokunsallık, iyi bir çalışma hissi ve hiçbir sinyal kaybı olmadan hızlı çıkış tepkisi.
  • Optik kodlayıcı, temas olmadan algılama yapar, yüksek hassasiyet ve güvenilir çıkış sinyali sağlar.
  • Tam gerilim girişi, ters güç polaritesi koruma, antistatik müdahale gibi devre koruma mekanizmaları bulunur.
  • Hizmet ömrü 3 milyon devirden fazladır.
  • Basit sabitleme, kolay DIY kurulum ve değiştirme imkanı sunar.
  • Çeşitli çıkış tipleri mevcuttur ve denetleyicilere (Japon, Avrupa, yerli) göre özelleştirilebilir.
  • Kadran lazer işaretleme ve tam renkli baskı yapabilir, geniş bir uygulama yelpazesi sunar.
  • Uygulamalar: kullanışlı MPG kolyeleri, işlem panelleri veya doğrudan CNC makinesi üzerinde kullanılabilir.

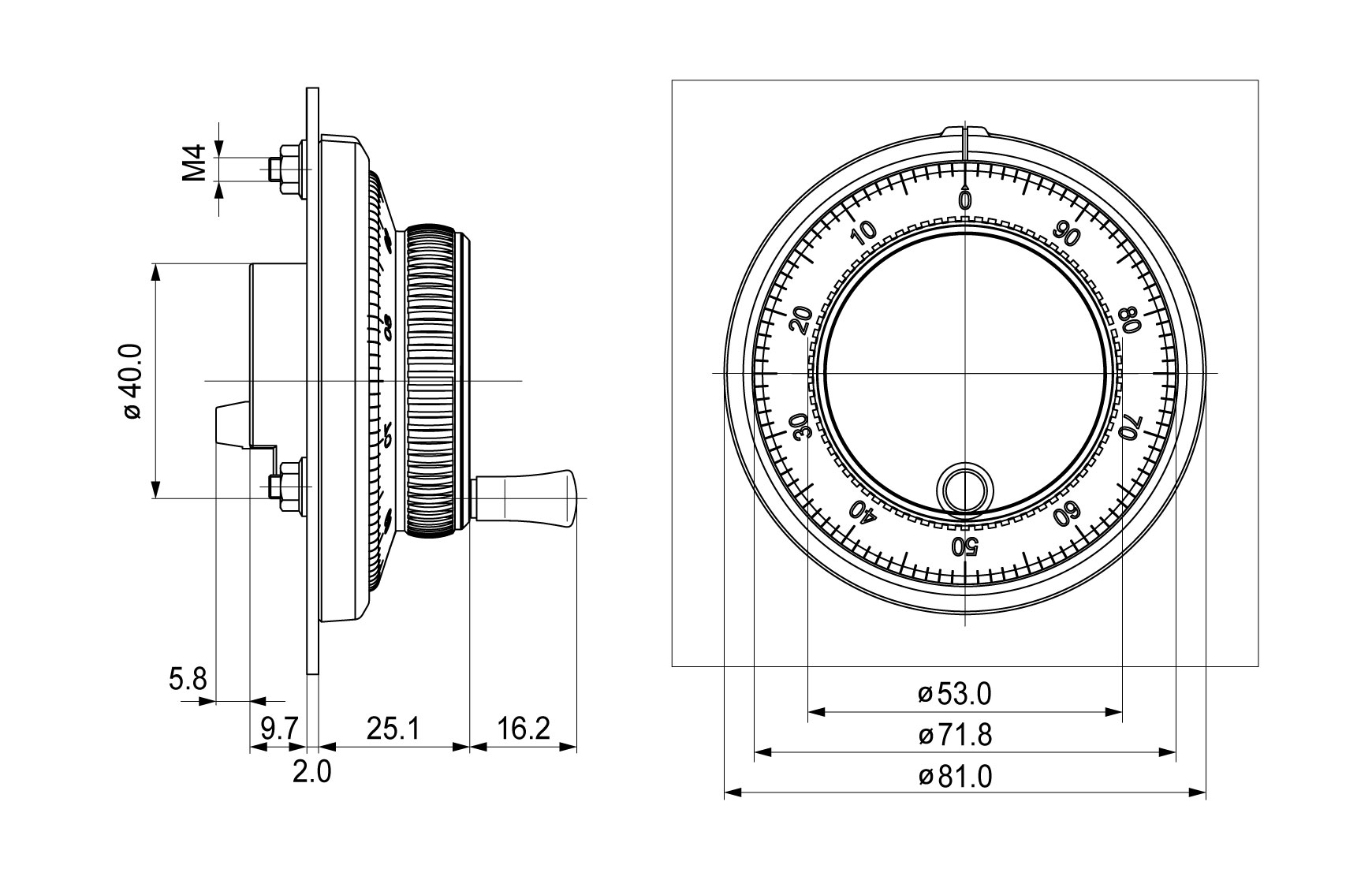

Ölçüler

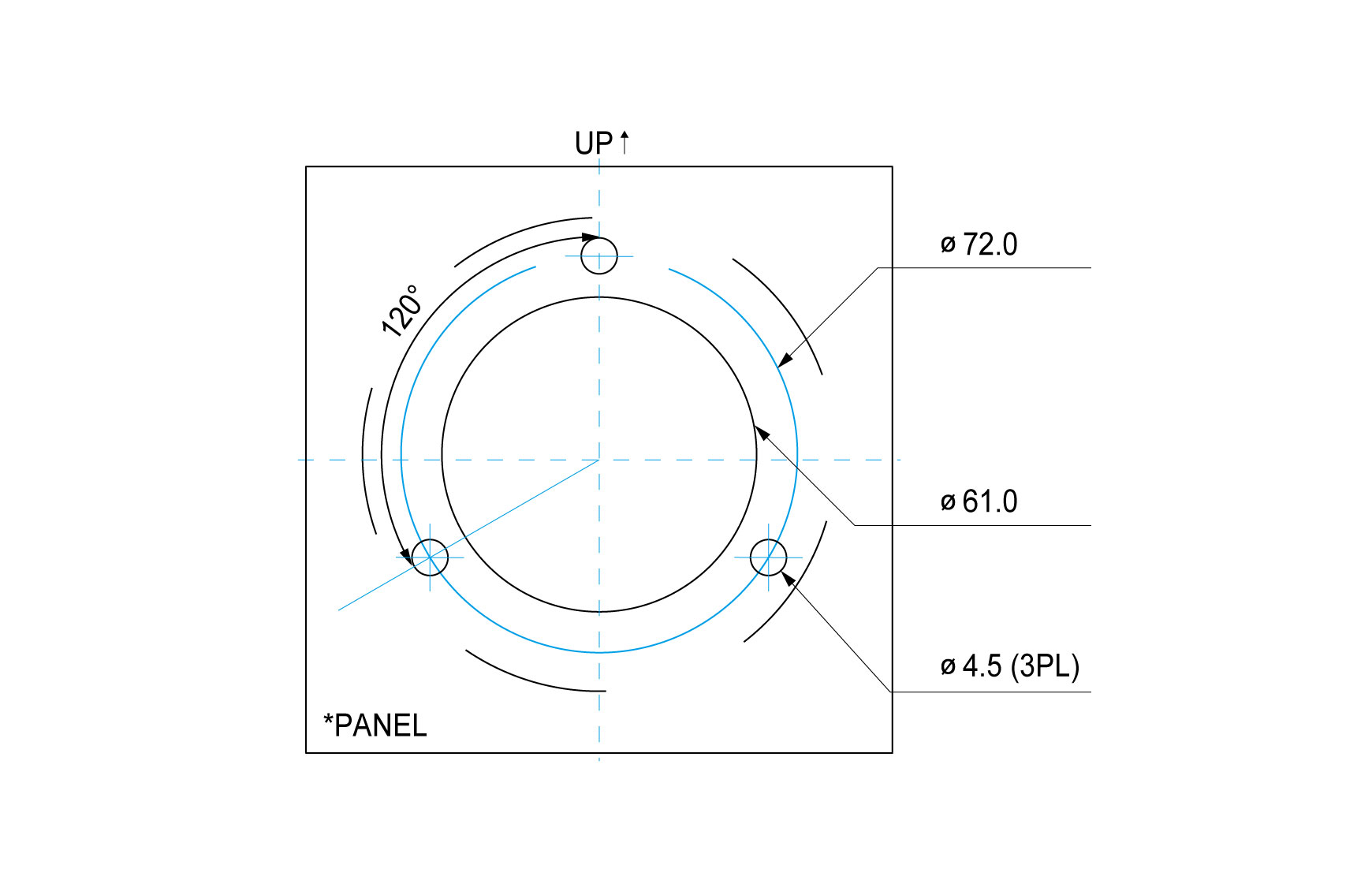

72mm manual pulse generator for operation panel The panel mounting hole


Sipariş Bilgileri
örnek: MPG 7 Series 1R5-MS7
Ortak denetleyici özellikleri aşağıdaki gibidir: SIEMENS için 1D5, FANUC için 1R5, MITSUBISHI için 2R5.
1R5-MS7

Ek Dosya
CE sertifikası - MPG, CNC el tekerleği kodlayıcı
